反光标记点用于3D建模时需注意什么

在3D建模中使用反光标记点是一个需要细致操作的过程。从标记点的选择和粘贴到扫描的每一个环节，都对最终模型的准确性和可靠性产生影响。

以下是各个环节的重要注意事项：

一、标记点的选择与准备工作

尺寸匹配：标记点的大小应与物体的尺寸以及扫描的距离相适应。

小型精密零件（例如电路板）：建议尺寸为3-5毫米。

中型工业零件（例如发动机外壳）：建议使用8-10毫米的规格。

大型物体（例如车体、雕塑）：建议使用厚度为12-15毫米及以上的材料。

原则是确保标记点在成像中占有足够的像素，通常建议其直径不少于扫描视场分辨率的三倍。

类型适配：

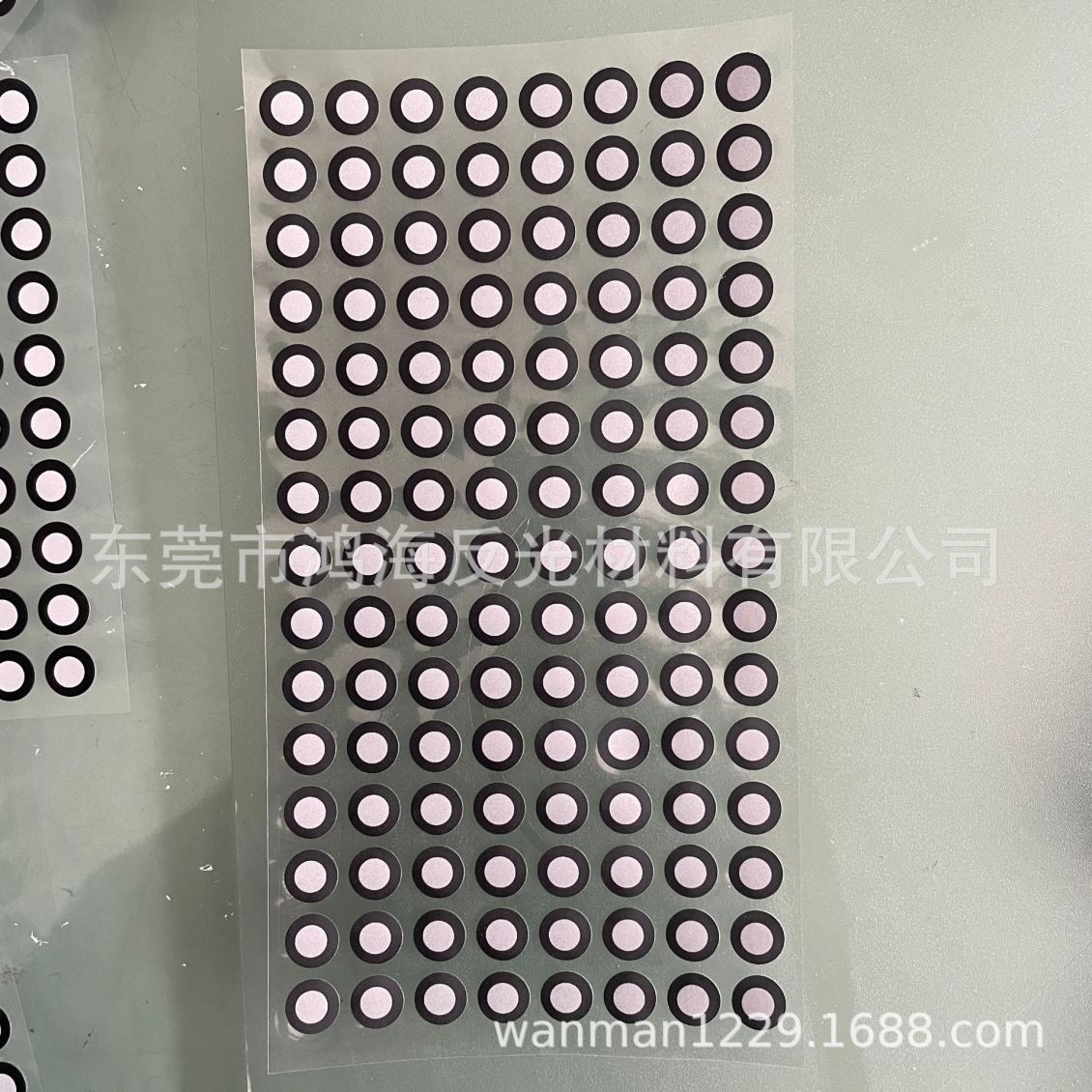

常规或弱反射表面（例如陶瓷、复合材料）：采用哑光白色底和黑色圆环的标记点来增强对比度。

高反射金属表面：采用镜面反射标记点。

铁磁性材料：可以利用磁性底座进行标记，具有良好的吸附力并且可重复使用。

质量与批次：尽量选择同一生产批次的标记点，以避免因不同批次间的细微色差而影响识别的稳定性。

二、科学布局与粘贴

数量与密度：并不是数量越多就越好。

中型工件（约500×400×300毫米）：建议布置18到24个测量点。

密度参考：每100平方厘米设置3到5个点，或每0.5平方米设置4到6个点。

关键区域：在曲率变化明显的地方（例如棱边和转角），应适当提高密度。

布局原则：

避免对称和线性布局：标记点不应以直线、对称或规则方式分布。最好采用非共线的V形或三角形排列，以防算法无法准确识别物体的完整姿态。

确保间距：相邻标记点的中心距离应大于它们直径的2.5倍，以避免产生混淆。

避免干扰：禁止在孔洞边缘、锐角转折处、雕刻纹理或纹理密集区域贴标签。

粘贴工艺：

表面清洁：在粘贴之前，务必将表面的油污和灰尘清理干净。

完全贴合：确保标记点与表面紧密贴合，避免出现翘边、皱褶或气泡。

施加压力：按规范要求，使用恒定压力的滚轮施加约0.3MPa的压力，且在室温下固化至少15分钟。

三、环境与设备管理

环境光管理：应避免阳光直射或强烈的LED灯直接照射到标记点，以防反光过于强烈，影响识别效果。

设备校准：在温差变化显著（如超过5℃）或设备搬动后，必须使用原厂校准板对设备进行重新校准，以消除光学变形。

减少干扰因素：

在进行人体扫描时，请避免穿着有反光条的衣物或鞋子。

请取下手表、眼镜、项链等可能产生反光或遮挡的饰品。

固定扫描平台：如果将标记点放置在物体外部（例如三脚架上），则必须确保在整个扫描过程中平台保持不动。

四、数据收集与处理

扫描策略：

手持扫描时，请保持以 0.3 到 0.5 米每秒的均匀速度移动。

多视角重叠：确保不同扫描角度之间有足够的重叠区域，并确保同一标记点至少被两个以上的视角捕捉到。

确保共同视点：在相邻的三帧中，至少要有3个以上的标记点同时可见。

软件辅助：

启用标记点模式：在扫描软件中开启“标记点模式”或“靶点约束优化”功能。

检查识别状态：在扫描之前，请在软件的预览中确认标记点是否被正确识别（如以高亮或特定颜色显示）。

数据修补：如果标记点覆盖的区域出现了数据空洞，需要进行后期补扫或在软件中进行修复。如果某个区域的匹配失败率超过15%，则应进行回溯补扫。

总体来看，利用反光标记点进行三维建模是一项系统工程，关键在于科学的规划、细致的操作和严格的环境控制。任何一个环节的疏忽都可能被放大，从而影响模型的准确性。
